10 Занятие 10: Способы соединения / Соединение слиянием

Page 1: Способы соединения / Соединение слиянием

Авторские права

© Postgres Professional, 2019–2024 Авторы: Егор Рогов, Павел Лузанов, Павел Толмачев, Илья Баштанов Фото: Олег Бартунов (монастырь Пху и пик Бхрикути, Непал)

Использование материалов курса

Некоммерческое использование материалов курса (презентации, демонстрации) разрешается без ограничений. Коммерческое использование возможно только с письменного разрешения компании Postgres Professional. Запрещается внесение изменений в материалы курса.

Обратная связь

Отзывы, замечания и предложения направляйте по адресу: edu@postgrespro.ru

Отказ от ответственности

Компания Postgres Professional не несет никакой ответственности за любые повреждения и убытки, включая потерю дохода, нанесенные прямым или непрямым, специальным или случайным использованием материалов курса. Компания Postgres Professional не предоставляет каких-либо гарантий на материалы курса. Материалы курса предоставляются на основе принципа «как есть» и компания Postgres Professional не обязана предоставлять сопровождение, поддержку, обновления, расширения и изменения.

Page 2: Темы

• Алгоритм соединения слиянием
• Вычислительная сложность
• Соединение слиянием в параллельных планах

Page 3: Соединение слиянием

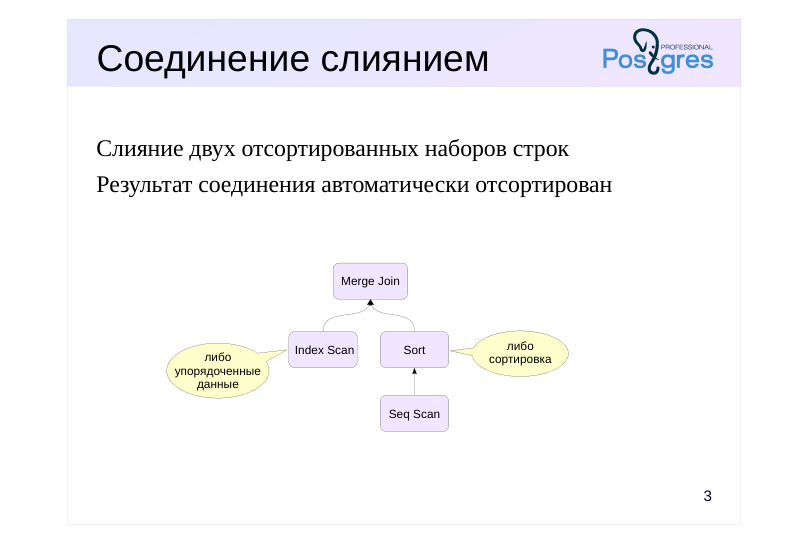

{#source-figure-003 caption=“Source slide page 3: Соединение слиянием”}

Слияние двух отсортированных наборов строк

• Результат соединения автоматически отсортирован

Комментарии преподавателя

Третий, и последний, способ соединения — соединение слиянием.

Идея этого способа состоит в том, что два предварительно отсортированных набора данных нетрудно объединить в один общий — и точно так же отсортированный — набор. Похожим образом работает узел Gather Merge.

Подготовительным этапом для соединения слиянием служит сортировка обоих наборов строк. Сортировка — дорогая операция, она имеет сложность O(N log N).

Но иногда этого этапа удается избежать, если можно сразу получить отсортированные по нужным столбцам наборы строк, например, за счет индексного доступа к таблице.

Page 4: Слияние

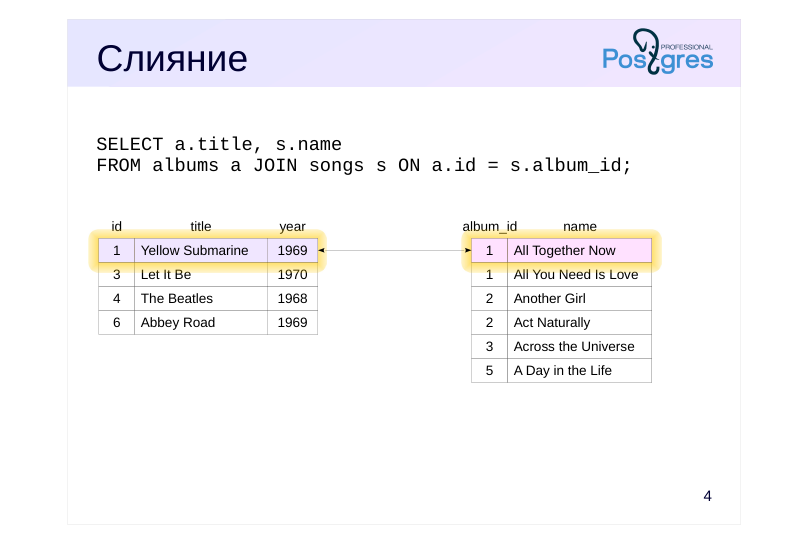

{#source-figure-004 caption=“Source slide page 4: Слияние”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

Само слияние устроено просто. Сначала берем первые строки обоих наборов и сравниваем их между собой. В данном случае мы сразу нашли соответствие и можем вернуть первую строку результата: («Yellow Submarine», «All Together Now»).

Общий алгоритм таков: читаем следующую строку того набора, для которого значение поля, по которому происходит соединение, меньше (один набор «догоняет» другой). Если же значения одинаковы, как в нашем примере, то читаем следующую строку второго (внутреннего) набора.

Page 5: Слияние

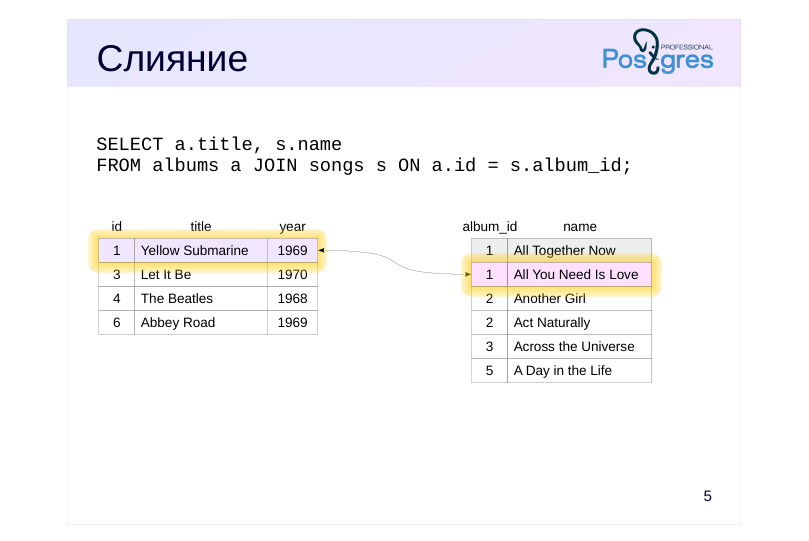

{#source-figure-005 caption=“Source slide page 5: Слияние”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

Вновь соответствие: («Yellow Submarine», «All You Need Is Love»).

Снова читаем следующую строку второго набора.

Page 6: Слияние

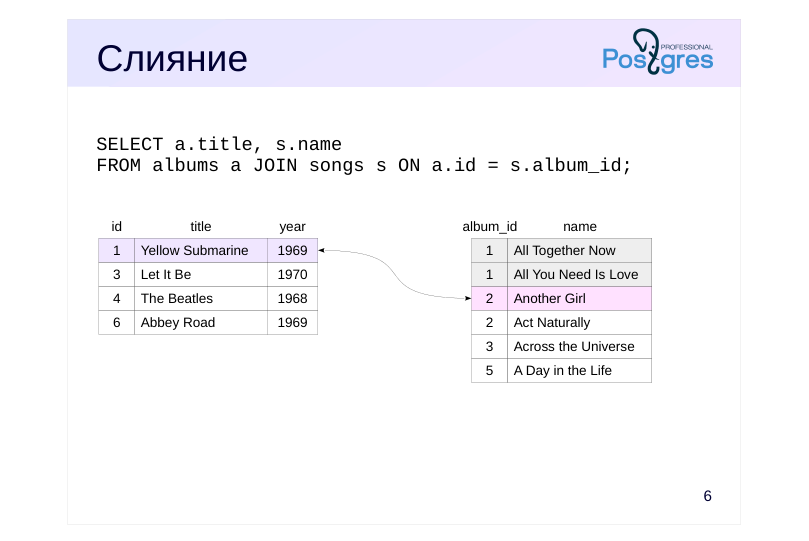

{#source-figure-006 caption=“Source slide page 6: Слияние”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

В данном случае соответствия нет.

Поскольку 1 < 2, читаем следующую строку первого набора.

Page 7: Слияние

{#source-figure-007 caption=“Source slide page 7: Слияние”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

Соответствия нет.

3 > 2, поэтому читаем следующую строку второго набора.

Page 8: Слияние

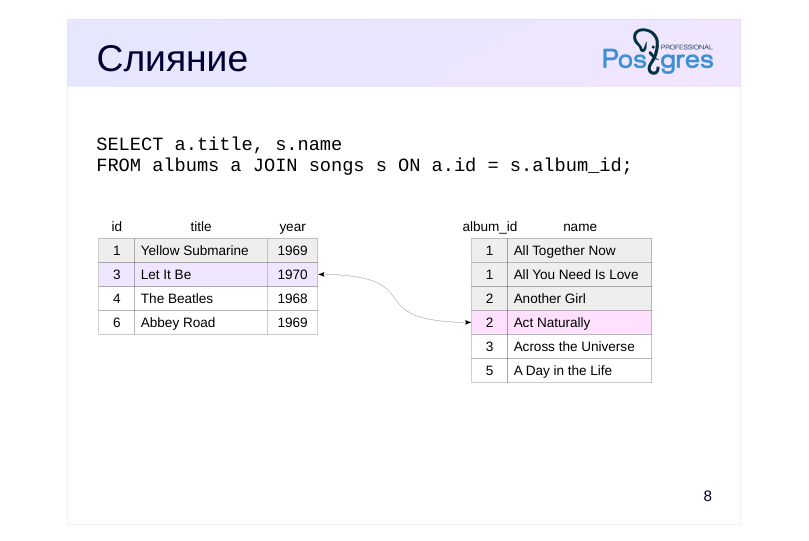

{#source-figure-008 caption=“Source slide page 8: Слияние”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

Снова нет соответствия, снова 3 > 2, снова читаем строку второго набора.

Page 9: Слияние

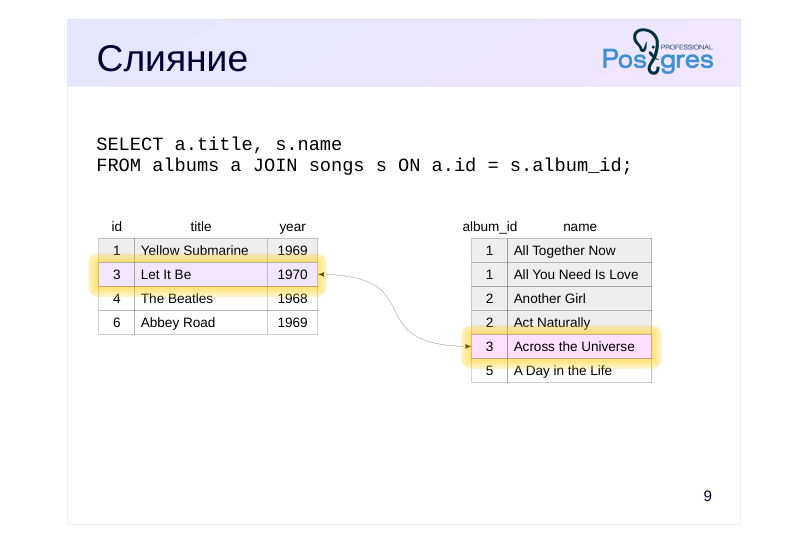

{#source-figure-009 caption=“Source slide page 9: Слияние”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

Есть соответствие: («Let It Be», «Across the Universe»).

3 = 3, читаем следующую строку второго набора.

Page 10: Слияние

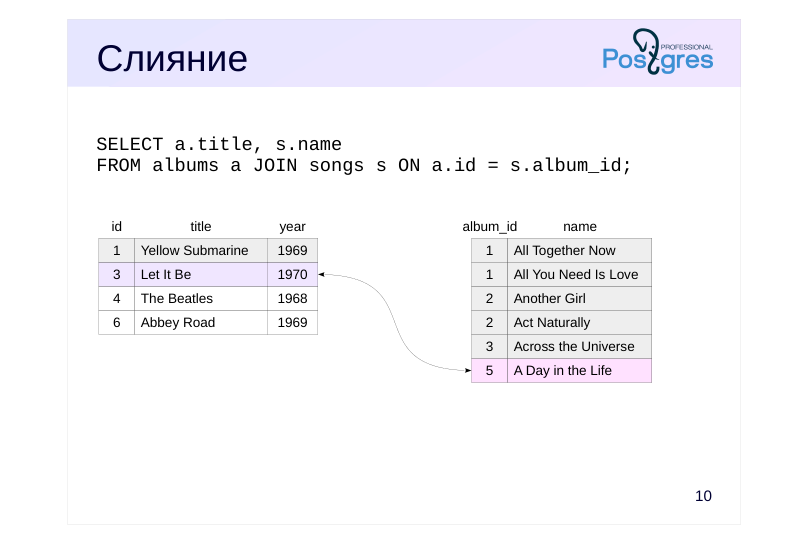

{#source-figure-010 caption=“Source slide page 10: Слияние”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Соответствия нет. 3 < 5, читаем строку первого набора.

Page 11: Слияние

{#source-figure-011 caption=“Source slide page 11: Слияние”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Соответствия нет. 4 < 5, читаем строку первого набора.

Page 12: Слияние

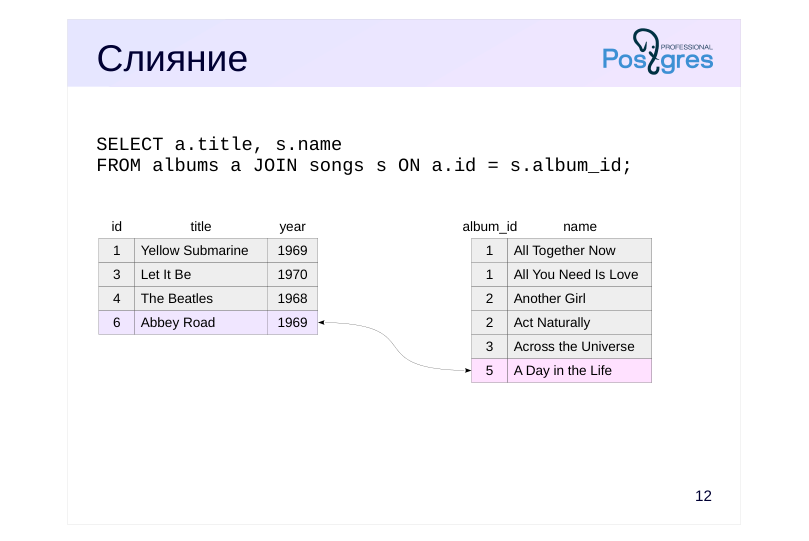

{#source-figure-012 caption=“Source slide page 12: Слияние”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

И последний шаг: снова нет соответствия.

На этом соединение слиянием окончено.

На самом деле алгоритм сложнее — если в первом (внешнем) наборе строк встречается несколько одинаковых значений, нужно иметь возможность перечитать строки второго (внутреннего) набора с тем же ключом соединения.

Псевдокод алгоритма можно посмотреть в файле src/backend/executor/nodeMergejoin.c.

Важно, что алгоритм слияния возвращает результат соединения в отсортированном виде. В частности, полученный набор строк можно использовать для следующего соединения слиянием без дополнительной сортировки.

Page 13: Соединение слиянием

Если результат необходим в отсортированном виде, оптимизатор может предпочесть соединение слиянием. Особенно, если данные от дочерних узлов можно получить уже отсортированными — как в этом примере:

=> EXPLAIN (costs off) SELECT *
FROM tickets t
  JOIN ticket_flights tf ON tf.ticket_no = t.ticket_no
ORDER BY t.ticket_no;

                           QUERY PLAN
-----------------------------------------------------------------
 Merge Join
   Merge Cond: (t.ticket_no = tf.ticket_no)
   ->  Index Scan using tickets_pkey on tickets t
   ->  Index Scan using ticket_flights_pkey on ticket_flights tf
(4 rows)

Вот еще один пример с двумя соединениями слиянием, в котором один узел Merge Join получает отсортированный набор от другого узла Merge Join:

=> EXPLAIN (costs off) SELECT t.ticket_no, bp.flight_id, bp.seat_no
FROM tickets t
  JOIN ticket_flights tf ON t.ticket_no = tf.ticket_no
  JOIN boarding_passes bp ON bp.ticket_no = tf.ticket_no
   AND bp.flight_id = tf.flight_id
ORDER BY t.ticket_no;

                                   QUERY PLAN
--------------------------------------------------------------------------------
 Merge Join
   Merge Cond: ((t.ticket_no = tf.ticket_no) AND (bp.flight_id = tf.flight_id))
   ->  Merge Join
         Merge Cond: (bp.ticket_no = t.ticket_no)
         ->  Index Scan using boarding_passes_pkey on boarding_passes bp
         ->  Index Only Scan using tickets_pkey on tickets t
   ->  Index Only Scan using ticket_flights_pkey on ticket_flights tf
(7 rows)

Здесь соединяются перелеты (ticket_flights) и посадочные талоны (boarding_passes), и с этим, уже отсортированным по номерам билетов, набором строк соединяются билеты (tickets). Для Merge Join также существуют модификации Left, Right, Semi, Anti и Full. В настоящее время соединение слиянием поддерживает только эквисоединения, соединения по операциям «больше» или «меньше» не реализованы. Таким образом, модификация Full существует только для соединений хешированием и слиянием, и оба варианта работают только с условием равенства. Если пренебречь производительностью, полное соединение можно получить, объединив результаты левого соединения и антисоединения — таким вариантом придется воспользоваться, если потребуется полное соединение по иному условию.

Page 14: Вычислительная сложность

~ N+M, где

• N и M — число строк в первом и втором наборах данных,
• если не требуется сортировка
• ~ N log N+M log M,
  • если сортировка нужна
• Возможные начальные затраты на сортировку
• Эффективно для большого числа строк

Комментарии преподавателя

В случае, когда не требуется сортировать данные, общая сложность соединения слиянием пропорциональна сумме числа строк в обоих наборах данных. Но, в отличие от соединения хешированием, здесь не требуются накладные расходы на построение хеш-таблицы.

Поэтому соединение слиянием может успешно применяться как в OLTP-, так и в OLAP-запросах.

Однако если сортировка требуется, то стоимость становится пропорциональной произведению количества строк на логарифм этого количества, и на больших объемах такой способ скорее всего проиграет соединению хешированием.

Page 15: Вычислительная сложность

Посмотрим на стоимость соединения слиянием:

=> EXPLAIN SELECT *
FROM tickets t
  JOIN ticket_flights tf ON tf.ticket_no = t.ticket_no
ORDER BY t.ticket_no;

                                                  QUERY PLAN
------------------------------------------------------------------------------------------
---------------------
 Merge Join  (cost=0.99..822357.61 rows=8391708 width=136)
   Merge Cond: (t.ticket_no = tf.ticket_no)
   ->  Index Scan using tickets_pkey on tickets t  (cost=0.43..139114.55 rows=2950138
width=104)
   ->  Index Scan using ticket_flights_pkey on ticket_flights tf  (cost=0.56..570971.36
rows=8391708 width=32)
(4 rows)

Начальная стоимость включает: сумму начальных стоимостей дочерних узлов (включает стоимость сортировки, если она необходима); стоимость получения первой пары строк, соответствующих друг другу. Полная стоимость добавляет к начальной: сумму стоимостей получения обоих наборов данных; стоимость сравнения строк. Общий вывод: стоимость соединения слиянием пропорциональна N + M (где N и M — число соединяемых строк), если не требуется отдельная сортировка. Сортировка набора из K строк добавляет к оценке как минимум K × log(K). В отличие от соединения хешированием, слияние без сортировки хорошо подходит для случая, когда надо быстро получить первые строки.

=> EXPLAIN SELECT *
FROM tickets t
  JOIN ticket_flights tf ON tf.ticket_no = t.ticket_no
ORDER BY t.ticket_no
LIMIT 1000;

                                                     QUERY PLAN
------------------------------------------------------------------------------------------
---------------------------
 Limit  (cost=0.99..98.99 rows=1000 width=136)
   ->  Merge Join  (cost=0.99..822357.61 rows=8391708 width=136)
         Merge Cond: (t.ticket_no = tf.ticket_no)
         ->  Index Scan using tickets_pkey on tickets t  (cost=0.43..139114.55
rows=2950138 width=104)
         ->  Index Scan using ticket_flights_pkey on ticket_flights tf
(cost=0.56..570971.36 rows=8391708 width=32)
(5 rows)

Обратите внимание и на то, как уменьшилась общая стоимость.

Page 16: В параллельных планах

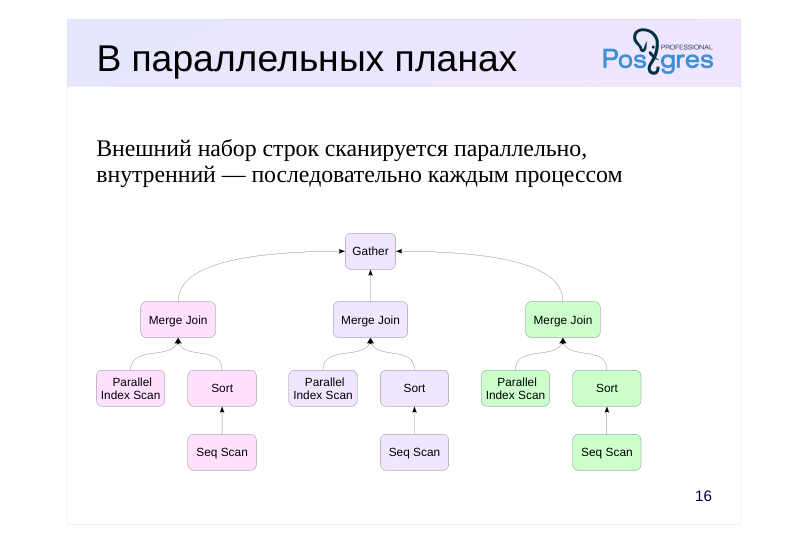

{#source-figure-016 caption=“Source slide page 16: В параллельных планах”}

Внешний набор строк сканируется параллельно, внутренний — последовательно каждым процессом

Комментарии преподавателя

Соединение слиянием может использоваться в параллельных планах.

Так же, как и при соединении вложенным циклом, сканирование одного набора строк выполняется рабочими процессами параллельно, но другой набор строк каждый рабочий процесс читает полностью самостоятельно. Поэтому при соединении больших объемов строк в параллельных планах гораздо чаще используется соединение хешированием, имеющее эффективный параллельный алгоритм.

Page 17: В параллельных планах

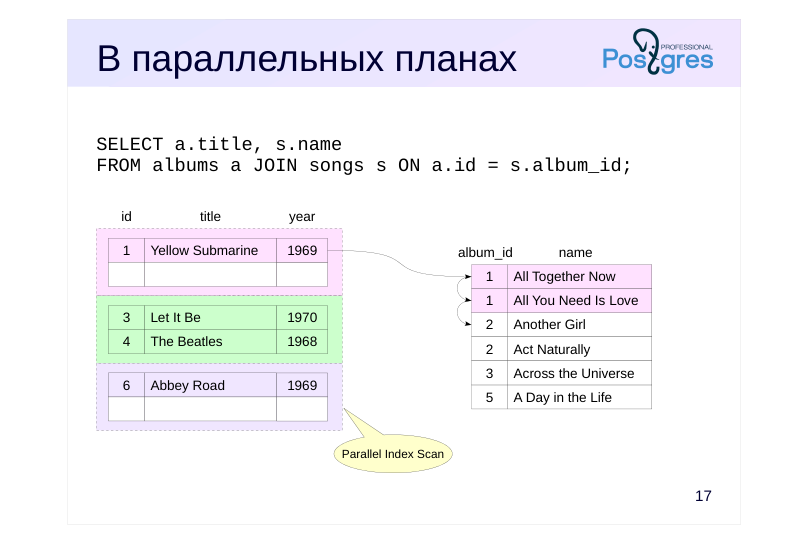

{#source-figure-017 caption=“Source slide page 17: В параллельных планах”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

Внутренний набор данных будет просканирован каждым из рабочих процессов от начала и до того момента, как станет понятно, что больше нет соответствий.

На этом слайде показаны строки, перебираемые первым процессом.

Page 18: В параллельных планах

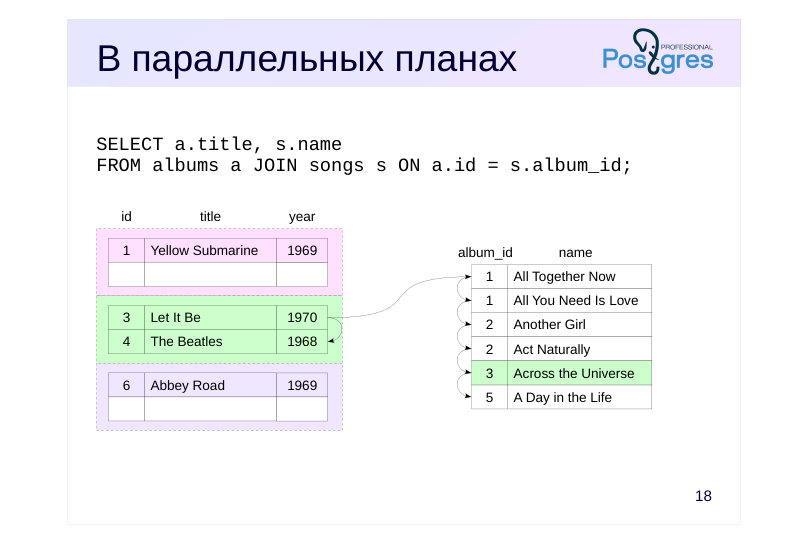

{#source-figure-018 caption=“Source slide page 18: В параллельных планах”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

Второй процесс просканирует весь набор и найдет одно соответствие.

Page 19: В параллельных планах

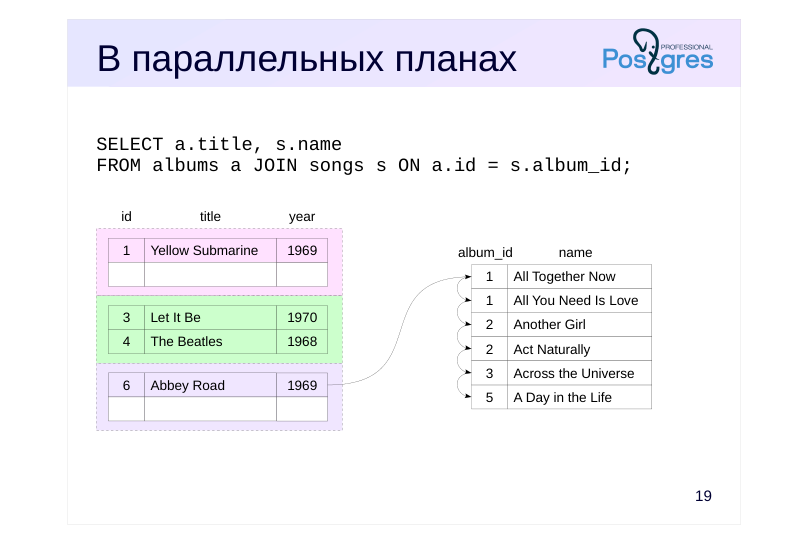

{#source-figure-019 caption=“Source slide page 19: В параллельных планах”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

А третий процесс не обнаружит ни одного соответствия.

Конечно, все три процесса сканируют внутренний набор одновременно, а не по очереди.

Page 20: В параллельных планах

Нам потребуется индекс:

=> CREATE INDEX ON tickets(book_ref);

CREATE INDEX

Вот пример параллельного плана, в котором используется соединение слиянием:

=> EXPLAIN (costs off)
SELECT count(*)
FROM bookings b
  JOIN (
    SELECT book_ref FROM tickets GROUP BY book_ref
) t ON b.book_ref = t.book_ref;

                                     QUERY PLAN
-------------------------------------------------------------------------------------
 Finalize Aggregate
   ->  Gather
         Workers Planned: 2
         ->  Partial Aggregate
               ->  Merge Join
                     Merge Cond: (b.book_ref = tickets.book_ref)
                     ->  Parallel Index Only Scan using bookings_pkey on bookings b
                     ->  Group
                           Group Key: tickets.book_ref
                           ->  Index Only Scan using tickets_book_ref_idx on tickets
(10 rows)

Здесь индекс на таблице бронирований bookings_pkey сканируется параллельно, а результат группировки из подзапроса t — каждым процессом полностью.

Page 21: Итоги

Соединение слиянием может потребовать подготовки

• надо отсортировать наборы строк
• или получить их заранее отсортированными
• Эффективно для больших выборок
  • хорошо, если наборы уже отсортированы
  • хорошо, если нужен отсортированный результат
• Не зависит от порядка соединения
• Поддерживает только эквисоединения
  • другие не реализованы, но принципиальных ограничений нет

Комментарии преподавателя

Чтобы начать соединение слиянием, оба набора строк должны быть отсортированы. Хорошо, если удается получить данные уже в нужном порядке; если нет — требуется выполнить сортировку.

Само слияние выполняется очень эффективно даже для больших наборов строк. В качестве приятного бонуса результирующая выборка тоже упорядочена, поэтому такой способ соединения привлекателен, если вышестоящим узлам плана также требуется сортировка (например, запрос с фразой ORDER BY или еще одна сортировка слиянием).

Итак, в распоряжении планировщика есть три способа соединения: вложенный цикл, хеширование и слияние (не считая различных модификаций). Для каждого способа есть ситуации, в которых он оказывается более эффективным, чем остальные. Это позволяет планировщику выбрать именно тот способ, который — как предполагается — лучше подойдет в каждом конкретном случае. А точность предположений напрямую зависит от имеющейся статистики.

Page 22: Практика

1. Проверьте план выполнения запроса, показывающего все места в салонах в порядке кодов самолетов: SELECT * FROM aircrafts a JOIN seats s ON a.aircraft_code = s.aircraft_code ORDER BY a.aircraft_code; Но оформите его в виде курсора. Уменьшите значение параметра cursor_tuple_fraction в десять раз. Как при этом изменился план выполнения? 2. Самолет можно заменить другим, если его вместимость отличается не более, чем на 20%. Получите таблицу замен между моделями Боинг и Аэробус, выполнив полное соединение. Как выполняется запрос?
2. Запрос, который нужно выполнить:

WITH cap AS (
    SELECT a.model, count(*)::numeric capacity
    FROM aircrafts a
      JOIN seats s ON a.aircraft_code = s.aircraft_code
    GROUP BY a.model
), a AS (
    SELECT * FROM cap WHERE model LIKE 'Аэробус%'
), b AS (
    SELECT * FROM cap WHERE model LIKE 'Боинг%'
)
SELECT a.model AS airbus, b.model AS boeing
FROM a FULL JOIN b
  ON b.capacity::numeric/a.capacity BETWEEN 0.8 AND 1.2
ORDER BY 1,2;

Page 23: 1. Параметр cursor_tuple_fraction

План выполнения курсора:

=> EXPLAIN DECLARE c CURSOR FOR SELECT *
FROM aircrafts a
  JOIN seats s ON a.aircraft_code = s.aircraft_code
ORDER BY a.aircraft_code;

                                     QUERY PLAN
-------------------------------------------------------------------------------------
 Merge Join  (cost=1.51..420.71 rows=1339 width=55)
   Merge Cond: (s.aircraft_code = ml.aircraft_code)
   ->  Index Scan using seats_pkey on seats s  (cost=0.28..64.60 rows=1339 width=15)
   ->  Sort  (cost=1.23..1.26 rows=9 width=72)
         Sort Key: ml.aircraft_code
         ->  Seq Scan on aircrafts_data ml  (cost=0.00..1.09 rows=9 width=72)
(6 rows)

Текущее значение cursor_tuple_fraction:

=> SHOW cursor_tuple_fraction;

 cursor_tuple_fraction
-----------------------
 0.1
(1 row)

Уменьшим его:

=> SET cursor_tuple_fraction = 0.01;

SET

=> EXPLAIN DECLARE c CURSOR FOR SELECT *
FROM aircrafts a
  JOIN seats s ON a.aircraft_code = s.aircraft_code
ORDER BY a.aircraft_code;

                                           QUERY PLAN
------------------------------------------------------------------------------------------
------
 Merge Join  (cost=0.41..431.73 rows=1339 width=55)
   Merge Cond: (ml.aircraft_code = s.aircraft_code)
   ->  Index Scan using aircrafts_pkey on aircrafts_data ml  (cost=0.14..12.27 rows=9
width=72)
   ->  Index Scan using seats_pkey on seats s  (cost=0.28..64.60 rows=1339 width=15)
(4 rows)

Теперь планировщик выбирает другой план: его начальная стоимость ниже (хотя общая стоимость, наоборот, выше).

2. Полное соединение

Попробуем выполнить запрос.

=> WITH cap AS (
    SELECT a.model, count(*)::numeric capacity
    FROM aircrafts a
      JOIN seats s ON a.aircraft_code = s.aircraft_code
   GROUP BY a.model
), a AS (
    SELECT * FROM cap WHERE model LIKE 'Аэробус%'
), b AS (
    SELECT * FROM cap WHERE model LIKE 'Боинг%'
)
SELECT a.model AS airbus, b.model AS boeing
FROM a FULL JOIN b
  ON b.capacity::numeric/a.capacity BETWEEN 0.8 AND 1.2
ORDER BY 1,2;

ERROR:  FULL JOIN is only supported with merge-joinable or hash-joinable join conditions

Получаем ошибку: полное соединение реализовано только для условия равенства, поскольку только вложенный цикл

Page 24: Page 24

поддерживает соединение по произвольному условию, но зато не поддерживает полное соединение. Обойти ограничение можно, объединив результаты левого внешнего соединения и антисоединения:

=> WITH cap AS (
    SELECT a.model, count(*)::numeric capacity
    FROM aircrafts a
      JOIN seats s ON a.aircraft_code = s.aircraft_code
   GROUP BY a.model
), a AS (
    SELECT * FROM cap WHERE model LIKE 'Аэробус%'
), b AS (
    SELECT * FROM cap WHERE model LIKE 'Боинг%'
)
SELECT a.model AS airbus, b.model AS boeing
FROM a LEFT JOIN b
  ON b.capacity::numeric/a.capacity BETWEEN 0.8 AND 1.2
UNION ALL
SELECT NULL, b.model
FROM b
WHERE NOT EXISTS (
  SELECT 1
  FROM a
  WHERE b.capacity::numeric/a.capacity BETWEEN 0.8 AND 1.2
)
ORDER BY 1,2;

      airbus      |    boeing
------------------+---------------
 Аэробус A319-100 | Боинг 737-300
 Аэробус A320-200 | Боинг 737-300
 Аэробус A321-200 |
                  | Боинг 767-300
                  | Боинг 777-300
(5 rows)

План запроса показывает, что соединения выполняются методом вложенного цикла:

=> EXPLAIN (costs off)
WITH cap AS (
    SELECT a.model, count(*)::numeric capacity
    FROM aircrafts a
      JOIN seats s ON a.aircraft_code = s.aircraft_code
   GROUP BY a.model
), a AS (
    SELECT * FROM cap WHERE model LIKE 'Аэробус%'
), b AS (
    SELECT * FROM cap WHERE model LIKE 'Боинг%'
)
SELECT a.model AS airbus, b.model AS boeing
FROM a LEFT JOIN b
  ON b.capacity::numeric/a.capacity BETWEEN 0.8 AND 1.2
UNION ALL
SELECT NULL, b.model
FROM b
WHERE NOT EXISTS (
  SELECT 1
  FROM a
  WHERE b.capacity::numeric/a.capacity BETWEEN 0.8 AND 1.2
)
ORDER BY 1,2;

Page 25: Page 25

                                                   QUERY PLAN
------------------------------------------------------------------------------------------
----------------------
 Sort
   Sort Key: a.model, b.model
   CTE cap
     ->  HashAggregate
           Group Key: (ml.model ->> lang())
           ->  Hash Join
                 Hash Cond: (s.aircraft_code = ml.aircraft_code)
                 ->  Seq Scan on seats s
                 ->  Hash
                       ->  Seq Scan on aircrafts_data ml
   CTE a
     ->  CTE Scan on cap
           Filter: (model ~~ 'Аэробус%'::text)
   CTE b
     ->  CTE Scan on cap cap_1
           Filter: (model ~~ 'Боинг%'::text)
   ->  Append
         ->  Nested Loop Left Join
               Join Filter: (((b.capacity / a.capacity) >= 0.8) AND ((b.capacity /
a.capacity) <= 1.2))
               ->  CTE Scan on a
               ->  CTE Scan on b
         ->  Nested Loop Anti Join
               Join Filter: (((b_1.capacity / a_1.capacity) >= 0.8) AND ((b_1.capacity /
a_1.capacity) <= 1.2))
               ->  CTE Scan on b b_1
               ->  CTE Scan on a a_1
(25 rows)
