09 Занятие 09: Способы соединения / Соединение хешированием

Page 1: Способы соединения / Соединение хешированием

Авторские права

© Postgres Professional, 2019–2024 Авторы: Егор Рогов, Павел Лузанов, Павел Толмачев, Илья Баштанов Фото: Олег Бартунов (монастырь Пху и пик Бхрикути, Непал)

Использование материалов курса

Некоммерческое использование материалов курса (презентации, демонстрации) разрешается без ограничений. Коммерческое использование возможно только с письменного разрешения компании Postgres Professional. Запрещается внесение изменений в материалы курса.

Обратная связь

Отзывы, замечания и предложения направляйте по адресу: edu@postgrespro.ru

Отказ от ответственности

Компания Postgres Professional не несет никакой ответственности за любые повреждения и убытки, включая потерю дохода, нанесенные прямым или непрямым, специальным или случайным использованием материалов курса. Компания Postgres Professional не предоставляет каких-либо гарантий на материалы курса. Материалы курса предоставляются на основе принципа «как есть» и компания Postgres Professional не обязана предоставлять сопровождение, поддержку, обновления, расширения и изменения.

Page 2: Темы

• Последовательное соединение хешированием: одно-и двухпроходное
• Вычислительная сложность
• Параллельное соединение хешированием: одно-и двухпроходное

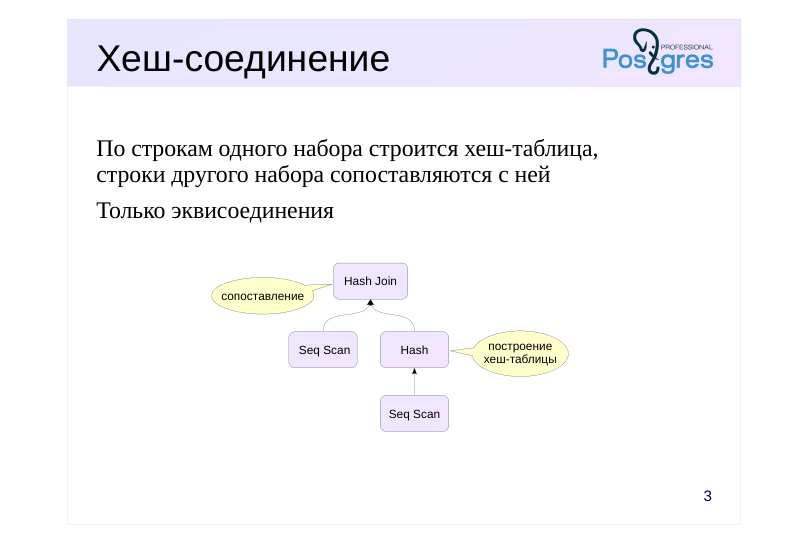

Page 3: Хеш-соединение

{#source-figure-003 caption=“Source slide page 3: Хеш-соединение”}

По строкам одного набора строится хеш-таблица, строки другого набора сопоставляются с ней

• Только эквисоединения

Комментарии преподавателя

Основную идею хеширования мы рассмотрели в темах «Типы индексов» и «Группировка».

Для соединения хеширование применяется следующим образом. Сначала по одному из наборов в узле Hash строится хеш-таблица. Затем в узле Hash Join строки другого набора сопоставляются с построенной таблицей.

Как и хеш-индекс, хеш-соединение может работать только с условием равенства: хеш-функция не сохраняет порядок значений.

Рассмотрим на примере, как происходит соединение.

Page 4: Однопроходное соединение

Применяется, когда для хеш-таблицы достаточно оперативной памяти

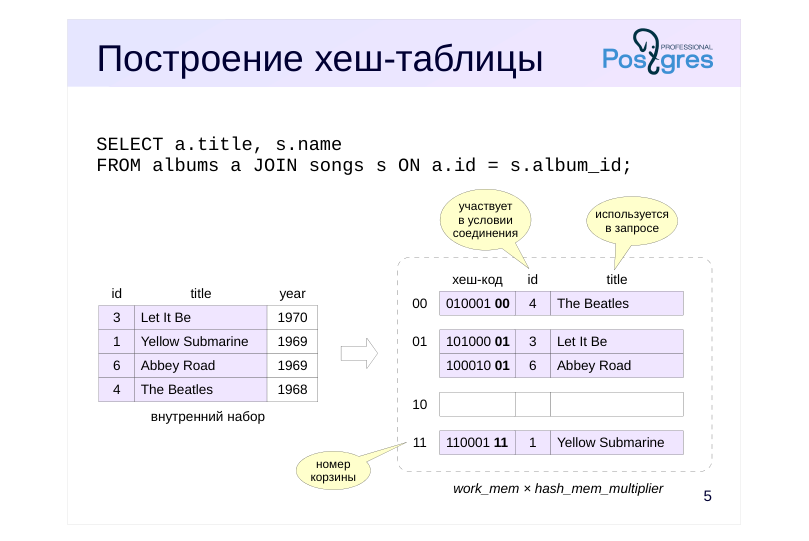

Page 5: Построение хеш-таблицы

{#source-figure-005 caption=“Source slide page 5: Построение хеш-таблицы”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

Первым этапом в памяти строится хеш-таблица.

Строки первого (внутреннего) набора читаются последовательно, и для каждой из них вычисляется хеш-функция от значений полей, входящих в условие соединения (в нашем примере это числовые идентификаторы id).

В корзину хеш-таблицы помещаются вычисленный хеш-код и все поля, которые входят в условие соединения или используются в запросе.

Размер хеш-таблицы в памяти ограничен значением work_mem × × hash_mem_multiplier. Наилучшая эффективность достигается, если вся хеш-таблица помещается в этот объем памяти целиком. Поэтому планировщик обычно выбирает в качестве внутреннего меньший из двух наборов строк. Также стоит не использовать в запросе лишние поля, в том числе «звездочку», чтобы не перегружать хеш-таблицу ненужной информацией.

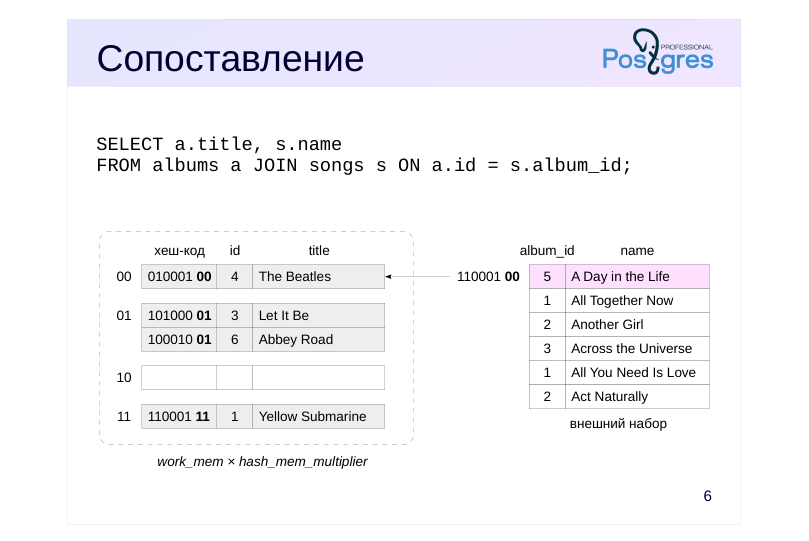

Page 6: Сопоставление

{#source-figure-006 caption=“Source slide page 6: Сопоставление”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

На втором этапе мы последовательно читаем второй набор строк. По мере чтения мы вычисляем хеш-функцию от значений полей, участвующих в условии соединения. Если в соответствующей корзине хеш-таблицы обнаруживается строка

1. с таким же хеш-кодом,

2. и со значениями полей, подходящими под условие соединения,

то мы нашли пару.

Проверки одного только хеш-кода недостаточно. Во-первых, не все условия соединения, перечисленные в запросе, могут быть учтены при выполнении соединения хешированием (поддерживаются только эквисоединения). Во-вторых, возможны коллизии, при которых разные значения получат одинаковые хеш-коды (вероятность этого мала, но тем не менее она есть).

В нашем примере для первой строки соответствия нет.

Page 7: Сопоставление

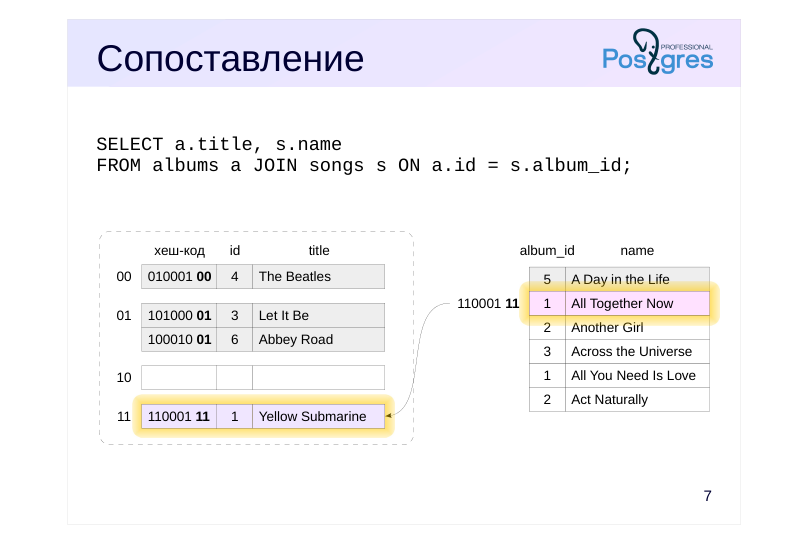

{#source-figure-007 caption=“Source slide page 7: Сопоставление”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

Вторая строка второго набора дает соответствие, которое уже можно вернуть вышестоящему узлу плана: («Yellow Submarine», «All Together Now»).

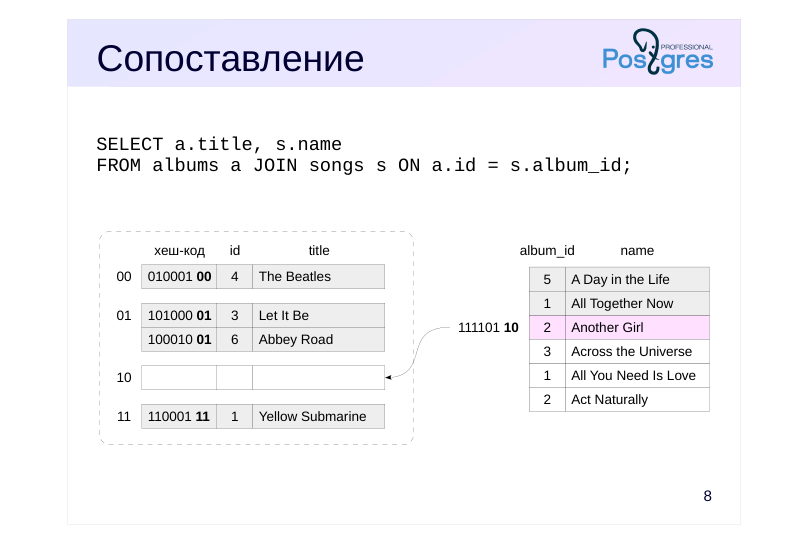

Page 8: Сопоставление

{#source-figure-008 caption=“Source slide page 8: Сопоставление”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

Для третьей строки соответствия нет (соответствующая корзина хеш-таблицы пуста).

Page 9: Сопоставление

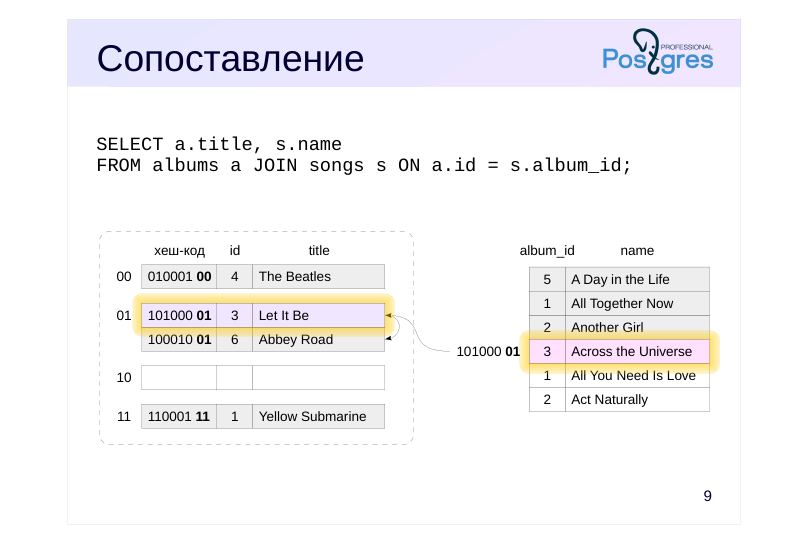

{#source-figure-009 caption=“Source slide page 9: Сопоставление”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

Для четвертой получаем соответствие («Let It Be», «Across the Universe»).

Заметим, что в корзине хеш-таблицы оказалось две строки первого набора, и их придется просмотреть обе.

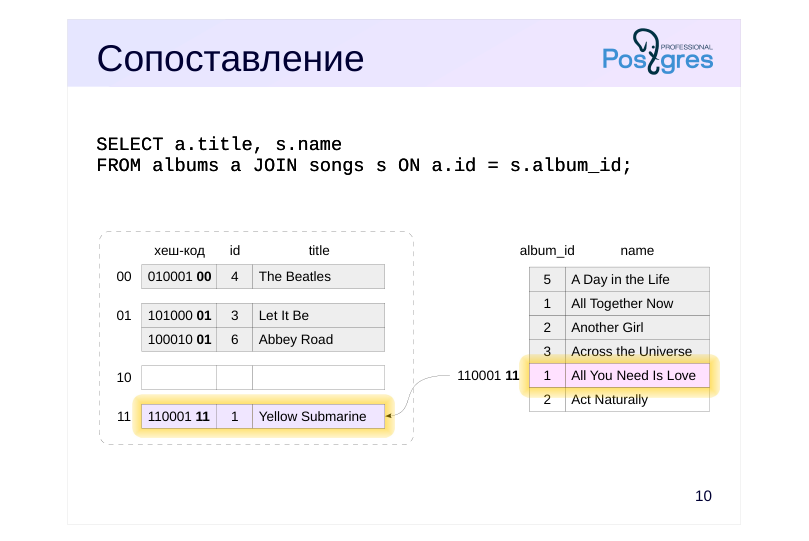

Page 10: Сопоставление

{#source-figure-010 caption=“Source slide page 10: Сопоставление”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

Для пятой строки получаем соответствие («Yellow Submarine», «All You Need Is Love»).

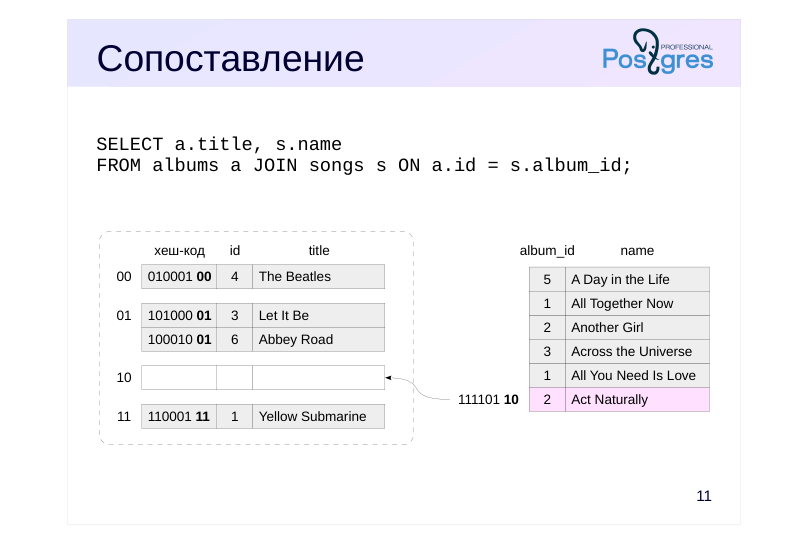

Page 11: Сопоставление

{#source-figure-011 caption=“Source slide page 11: Сопоставление”}

SELECT a.title, s.name
FROM albums a JOIN songs s ON a.id = s.album_id;

Комментарии преподавателя

Для шестой строки соответствия нет. На этом работа соединения завершена.

Исходный код алгоритма можно найти в файле src/backend/executor/nodeHashjoin.c

Page 12: Однопроходное соединение хешированием

При низкой селективности оптимизатор предпочитает соединение хешированием:

=> EXPLAIN (costs off)
SELECT *
FROM aircrafts a
  JOIN seats s ON a.aircraft_code = s.aircraft_code;

                    QUERY PLAN
---------------------------------------------------
 Hash Join
   Hash Cond: (s.aircraft_code = ml.aircraft_code)
   ->  Seq Scan on seats s
   ->  Hash
         ->  Seq Scan on aircrafts_data ml
(5 rows)

Узел Hash Join начинает работу с того, что обращается к дочернему узлу Hash. Тот получает от своего дочернего узла (здесь — Seq Scan) весь набор строк и строит хеш-таблицу. Затем Hash Join обращается ко второму дочернему узлу и соединяет строки, постепенно возвращая полученные результаты. Проверим, как выполняется этот запрос:

=> EXPLAIN (analyze, costs off, timing off, summary off)
SELECT *
FROM aircrafts a
  JOIN seats s ON a.aircraft_code = s.aircraft_code;

                            QUERY PLAN
-------------------------------------------------------------------
 Hash Join (actual rows=1339 loops=1)
   Hash Cond: (s.aircraft_code = ml.aircraft_code)
   ->  Seq Scan on seats s (actual rows=1339 loops=1)
   ->  Hash (actual rows=9 loops=1)
         Buckets: 1024  Batches: 1  Memory Usage: 9kB
         ->  Seq Scan on aircrafts_data ml (actual rows=9 loops=1)
(6 rows)

Хеш-таблица поместилась в память (Batches: 1). Параметр Buckets показывает число корзин в хеш-таблице, а Memory Usage — объем использованной оперативной памяти. Обратите внимание, что хеш-таблица строилась по меньшему набору строк. Модификации Hash Join включают уже рассмотренные ранее Left, Semi и Anti, а также Right для правого и Full для полного соединений:

=> EXPLAIN (costs off)
SELECT *
FROM aircrafts a
  FULL JOIN seats s ON a.aircraft_code = s.aircraft_code;

                    QUERY PLAN
---------------------------------------------------
 Hash Full Join
   Hash Cond: (s.aircraft_code = ml.aircraft_code)
   ->  Seq Scan on seats s
   ->  Hash
         ->  Seq Scan on aircrafts_data ml
(5 rows)

=> EXPLAIN (costs off)
SELECT *
FROM seats s
  RIGHT JOIN aircrafts a ON a.aircraft_code = s.aircraft_code;

Page 13: Page 13

                    QUERY PLAN
---------------------------------------------------
 Hash Right Join
   Hash Cond: (s.aircraft_code = ml.aircraft_code)
   ->  Seq Scan on seats s
   ->  Hash
         ->  Seq Scan on aircrafts_data ml
(5 rows)

Обратите внимание, что независимо от того, в каком порядке перечислены таблицы в соединении, хеш-таблица строится по меньшему набору.

Page 14: Двухпроходное соединение

Применяется, когда хеш-таблица не помещается в оперативную память: наборы данных разбиваются на пакеты и последовательно соединяются

Page 15: Построение хеш-таблицы

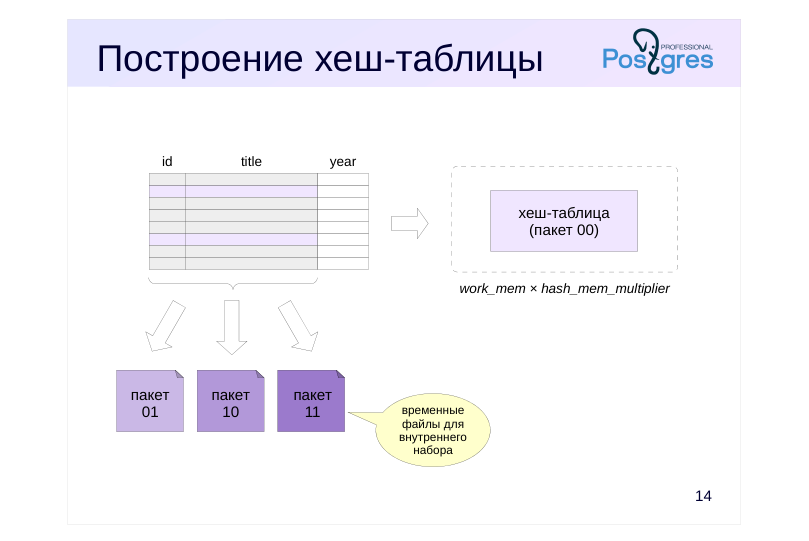

{#source-figure-015 caption=“Source slide page 15: Построение хеш-таблицы”}

Комментарии преподавателя

Если хеш-таблица не помещается в объем памяти, ограниченный work_mem × hash_mem_multiplier, первый (внутренний) набор строк разбивается на отдельные пакеты. Для распределения по пакетам используется некоторое количество битов хеш-кода, поэтому число пакетов всегда является степенью числа 2. В идеале в каждый пакет попадает примерно одинаковое количество строк, но, если значения в строках повторяются, возможен перекос.

При планировании запроса заранее вычисляется минимально необходимое число пакетов так, чтобы хеш-таблица для каждого пакета помещалась в памяти. Это число не уменьшается, даже если оптимизатор ошибся с оценками, но при необходимости может динамически увеличиваться.

Хеш-таблица для первого пакета остается в памяти, а строки, принадлежащие другим пакетам, сбрасываются на диск во временные файлы — каждый пакет в свой файл.

На рисунке показано четыре пакета.

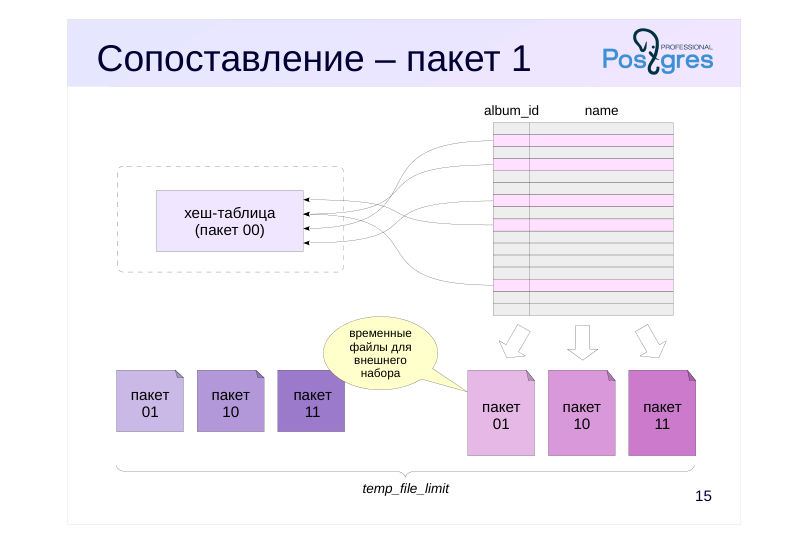

Page 16: name album_id Сопоставление – пакет 1

{#source-figure-016 caption=“Source slide page 16: name album_id Сопоставление – пакет 1”}

Комментарии преподавателя

Далее читается второй (внешний) набор строк. Если строка принадлежит первому пакету, она сопоставляется с хеш-таблицей, которая как раз содержит первый пакет. С другими пакетами строку сопоставлять не надо — в них не может найтись соответствие, поскольку хеш-коды заведомо будут отличаться.

Если строка принадлежит другому пакету, она сбрасывается на диск — опять же, каждый пакет в свой временный файл.

Таким образом, при N пакетах используются 2(N–1) файлов.

Следует учитывать, что использование временных файлов на диске ограничивается параметром temp_file_limit, который определяет общий предел дисковой памяти для сеанса. (Буферы временных таблиц в это ограничение не входят.)

Page 17: Сопоставление – пакет 2

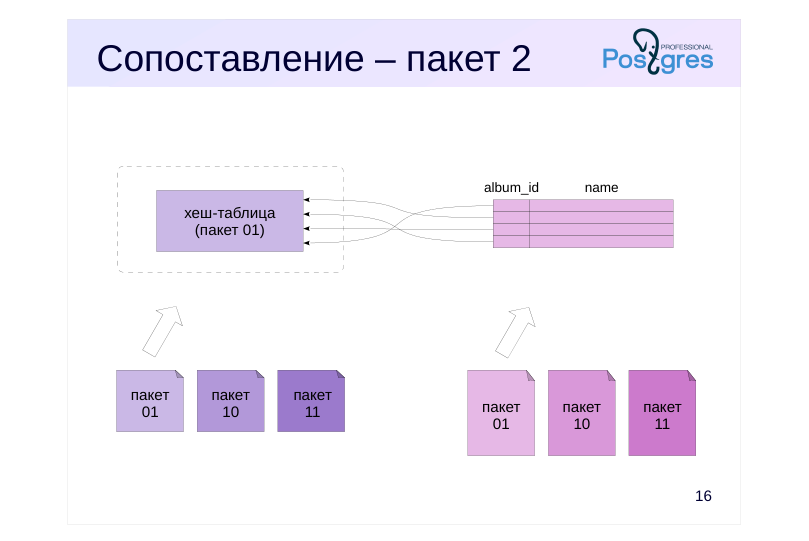

{#source-figure-017 caption=“Source slide page 17: Сопоставление – пакет 2”}

Комментарии преподавателя

Далее по очереди обрабатываются все пакеты, начиная со второго. Из временного файла в хеш-таблицу считываются строки внутреннего набора, затем из другого временного файла считываются строки внешнего набора и сопоставляются с хеш-таблицей.

Процедура повторяется для всех оставшихся N–1 пакетов. На рисунке показано соединение для второго пакета (01).

Page 18: Сопоставление – пакет 3

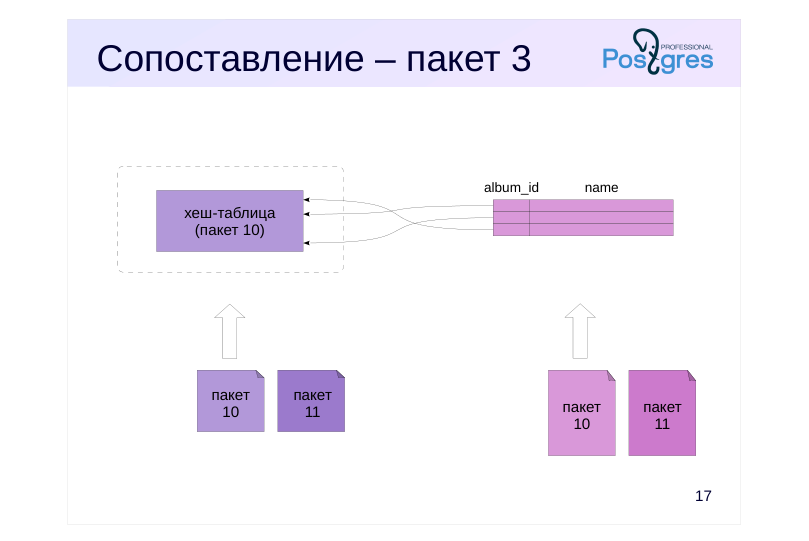

{#source-figure-018 caption=“Source slide page 18: Сопоставление – пакет 3”}

Комментарии преподавателя

На рисунке показано соединение для третьего пакета (10).

Page 19: Сопоставление – пакет 4

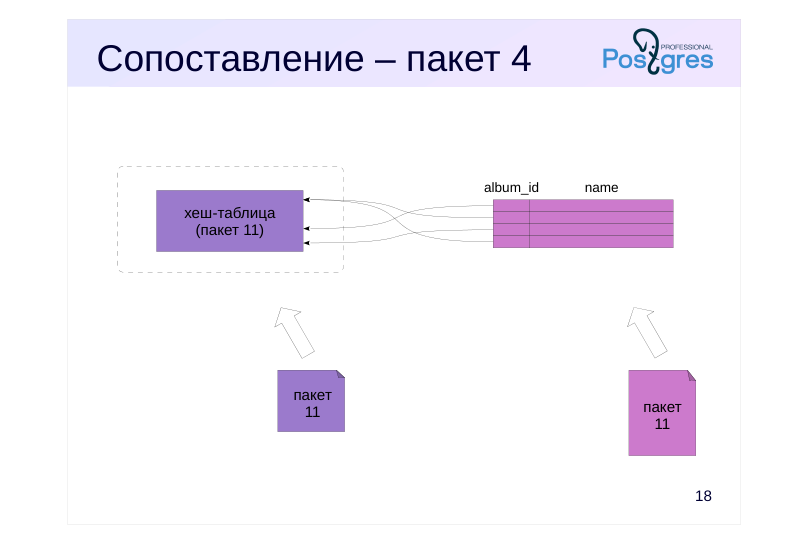

{#source-figure-019 caption=“Source slide page 19: Сопоставление – пакет 4”}

Комментарии преподавателя

После обработки последнего пакета соединение завершено и временные файлы освобождены.

Таким образом, при нехватке оперативной памяти алгоритм соединения становится двухпроходным: каждый пакет (кроме первого) требуется записать на диск и затем прочитать повторно. Разумеется, это сказывается на эффективности соединения. Поэтому важно, чтобы:

● в хеш-таблицу попадали только действительно нужные поля (обязанность автора запроса),

● хеш-таблица строилась по меньшему набору строк (обязанность планировщика).

Page 20: Двухпроходное соединение хешированием

Возьмем теперь большие таблицы и выведем статистику ввода-вывода:

=> EXPLAIN (analyze, buffers, costs off, timing off, summary off)
SELECT *
FROM bookings b
  JOIN tickets t ON b.book_ref = t.book_ref;

                            QUERY PLAN
------------------------------------------------------------------
 Hash Join (actual rows=2949857 loops=1)
   Hash Cond: (t.book_ref = b.book_ref)
   Buffers: shared read=62862, temp read=54218 written=54218
   ->  Seq Scan on tickets t (actual rows=2949857 loops=1)
         Buffers: shared read=49415
   ->  Hash (actual rows=2111110 loops=1)
         Buckets: 131072  Batches: 32  Memory Usage: 4551kB
         Buffers: shared read=13447, temp written=10701
         ->  Seq Scan on bookings b (actual rows=2111110 loops=1)
               Buffers: shared read=13447
 Planning:
   Buffers: shared hit=88 read=13 dirtied=2
(12 rows)

Теперь хеш-таблица не поместилась в память и используется двухпроходное соединение. Потребовалось 32 пакета (Batches). Видно, что узел Hash записывает пакеты во временные файлы (temp written), а узел Hash Join и записывает, и читает (temp read и written). Сравним с таким же запросом, который выводит только одно поле:

=> EXPLAIN (analyze, costs off, timing off, summary off)
SELECT b.book_ref
FROM bookings b
  JOIN tickets t ON b.book_ref = t.book_ref;

                            QUERY PLAN
------------------------------------------------------------------
 Hash Join (actual rows=2949857 loops=1)
   Hash Cond: (t.book_ref = b.book_ref)
   ->  Seq Scan on tickets t (actual rows=2949857 loops=1)
   ->  Hash (actual rows=2111110 loops=1)
         Buckets: 262144  Batches: 16  Memory Usage: 7057kB
         ->  Seq Scan on bookings b (actual rows=2111110 loops=1)
(6 rows)

Расход памяти уменьшился, так как в хеш-таблице теперь только одно поле (вместо трех), и количество пакетов уменьшилось вдвое.

Page 21: Вычислительная сложность

~ N+M, где

• N и M — число строк в первом и втором наборах данных
• Начальные затраты на построение хеш-таблицы
• Эффективно для большого числа строк

Комментарии преподавателя

Общая сложность соединения хешированием пропорциональна сумме числа строк в одном и другом наборах данных. Поэтому метод соединения хешированием гораздо эффективнее вложенного цикла при большом числе строк.

Однако, чтобы начать соединение, требуется построить хеш-таблицу: из-за этого при небольшом числе строк вложенный цикл более эффективен.

Соединение хешированием (в сочетании с полным сканированием таблиц) характерно для OLAP-запросов, в которых надо обработать большое число строк, причем общая пропускная способность важнее времени отклика.

Page 22: Стоимость хеш-соединения

=> EXPLAIN SELECT *
FROM tickets t
  JOIN ticket_flights tf ON tf.ticket_no = t.ticket_no;

                                    QUERY PLAN
-----------------------------------------------------------------------------------
 Hash Join  (cost=161879.14..498586.67 rows=8391960 width=136)
   Hash Cond: (tf.ticket_no = t.ticket_no)
   ->  Seq Scan on ticket_flights tf  (cost=0.00..153852.60 rows=8391960 width=32)
   ->  Hash  (cost=78913.73..78913.73 rows=2949873 width=104)
         ->  Seq Scan on tickets t  (cost=0.00..78913.73 rows=2949873 width=104)
(5 rows)

Начальная стоимость узла Hash Join складывается из стоимостей: получения всего первого набора данных (здесь — билеты); построения хеш-таблицы — пока таблица не готова, соединение не может начаться. Можно обратить внимание на то, что в узле Hash стоимость построения хеш-таблицы не отражена. Полная стоимость добавляет к начальной следующие стоимости: получения всего второго набора данных (здесь — перелеты); проверки по хеш-таблице; обращения к диску в случае, когда предполагается использование более одного пакета. Главный вывод: стоимость хеш-соединения пропорциональна N + M, где N и M — число строк в соединяемых наборах данных. При больших N и M это значительно выгоднее, чем произведение в случае соединения вложенным циклом.

Page 23: Параллельный алгоритм

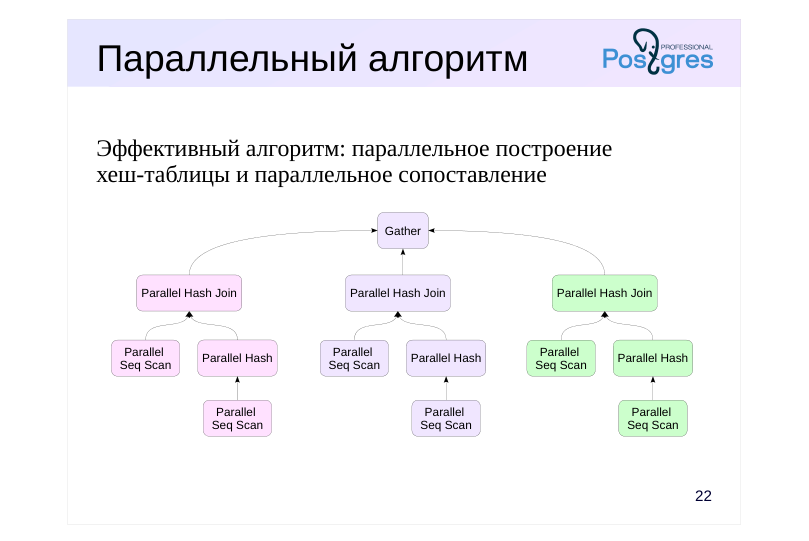

{#source-figure-023 caption=“Source slide page 23: Параллельный алгоритм”}

Эффективный алгоритм: параллельное построение хеш-таблицы и параллельное сопоставление

Комментарии преподавателя

В отличие от других способов соединения, хеш-соединение не только может участвовать в параллельных планах, но и имеет отдельный эффективный алгоритм работы. Этот алгоритм позволяет параллельно выполнять оба этапа соединения: и построение хеш-таблицы по первому (внутреннему) набору строк, и сопоставление с ней строк второго (внешнего) набора.

Возможность параллельного хеш-соединения управляется параметром enable_parallel_hash; по умолчанию параметр включен.

Как и у последовательного алгоритма, у параллельного есть два варианта: однопроходный при достаточном количестве оперативной памяти и двухпроходный.

Начнем с однопроходного варианта.

Page 24: Параллельно, один проход

Процессы используют общую хеш-таблицу

Page 25: Построение хеш-таблицы

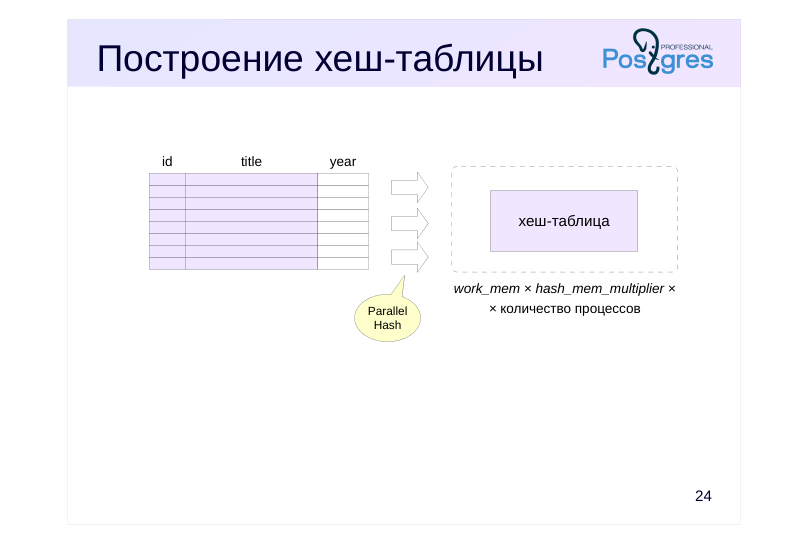

{#source-figure-025 caption=“Source slide page 25: Построение хеш-таблицы”}

Комментарии преподавателя

Однопроходный алгоритм используется, если хеш-таблица помещается в суммарный объем памяти, выделенный всем участвующим в соединении процессам, то есть размер хеш-таблицы ограничен значением work_mem × hash_mem_multiplier × количество процессов.

Процессы параллельно читают первый набор строк (например, используя узел Parallel Seq Scan) и строят общую хеш-таблицу в разделяемой памяти, где каждый из них имеет к ней доступ.

Page 26: name album_id Сопоставление

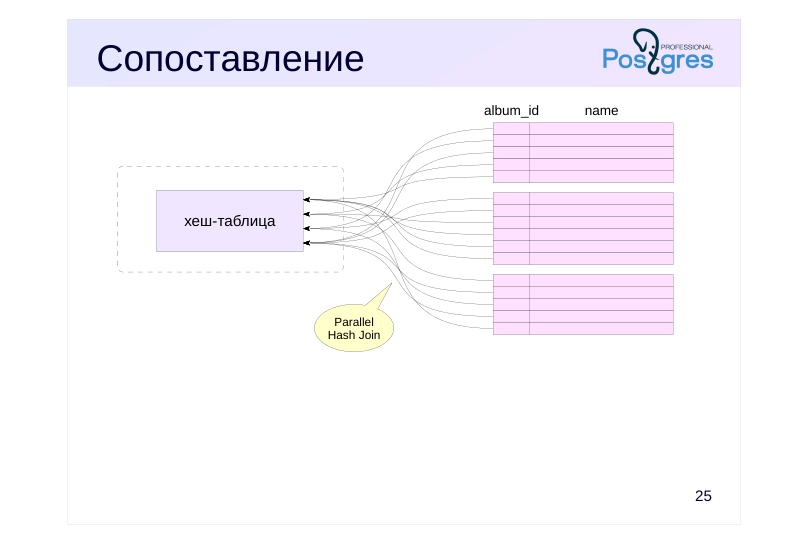

{#source-figure-026 caption=“Source slide page 26: name album_id Сопоставление”}

Комментарии преподавателя

После того, как хеш-таблица полностью построена, рабочие процессы приступают к параллельному чтению второго набора и сопоставляют прочитанные ими строки с общей хеш-таблицей. Таким образом, каждый из процессов проверяет по хеш-таблице только часть данных.

Page 27: Однопроходное параллельное хеш-соединение

Увеличим объем памяти, выделяемый процессу для построения хеш-таблицы:

=> SET work_mem = '32MB';

SET

Выполним запрос с агрегацией:

=> EXPLAIN (analyze, costs off, timing off, summary off)
SELECT count(*)
FROM bookings b
  JOIN tickets t ON b.book_ref = t.book_ref;

                                         QUERY PLAN
------------------------------------------------------------------------------------------
--
 Finalize Aggregate (actual rows=1 loops=1)
   ->  Gather (actual rows=3 loops=1)
         Workers Planned: 2
         Workers Launched: 2
         ->  Partial Aggregate (actual rows=1 loops=3)
               ->  Parallel Hash Join (actual rows=983286 loops=3)
                     Hash Cond: (t.book_ref = b.book_ref)
                     ->  Parallel Seq Scan on tickets t (actual rows=983286 loops=3)
                     ->  Parallel Hash (actual rows=703703 loops=3)
                           Buckets: 4194304  Batches: 1  Memory Usage: 115424kB
                           ->  Parallel Seq Scan on bookings b (actual rows=703703
loops=3)
(11 rows)

Обратите внимание на использование памяти (Memory Usage): объем превышает ограничение, установленное для одного рабочего процесса (64MB = work_mem × hash_mem_multiplier), но в общую память трех процессов хеш-таблица помещается. Поэтому выполняется однопроходное соединение (Batches: 1).

Page 28: Параллельно, два прохода

Наборы строк разбиваются на пакеты, которые затем параллельно обрабатываются рабочими процессами

Page 29: Разбиение на пакеты

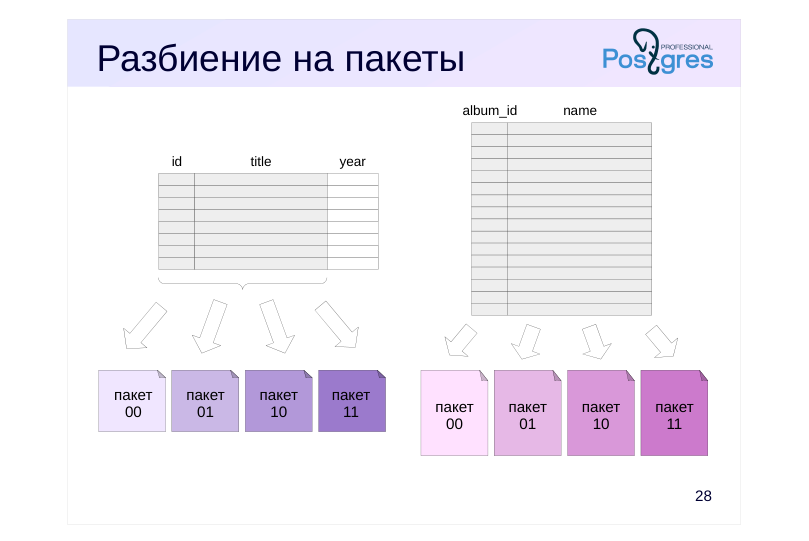

{#source-figure-029 caption=“Source slide page 29: Разбиение на пакеты”}

Комментарии преподавателя

Хеш-таблица может не поместиться в объем памяти, ограниченный work_mem × hash_mem_multiplier × количество процессов, причем это может выясниться и на этапе выполнения соединения. В этом случае используется двухпроходный алгоритм, который существенно отличается и от двухпроходного последовательного, и от однопроходного параллельного.

Сначала рабочие процессы параллельно читают первый набор данных, разбивают его на пакеты и записывают пакеты во временные файлы. Первый пакет тоже попадает в файл; хеш-таблица в памяти не строится.

Обратите внимание, что каждый процесс записывает строки во все временные файлы; запись синхронизируется.

Затем рабочие процессы параллельно читают второй набор данных и также разбивают его на пакеты и записывают во временные файлы.

Таким образом, при N пакетах на диск записываются 2N файлов.

Page 30: Сопоставление

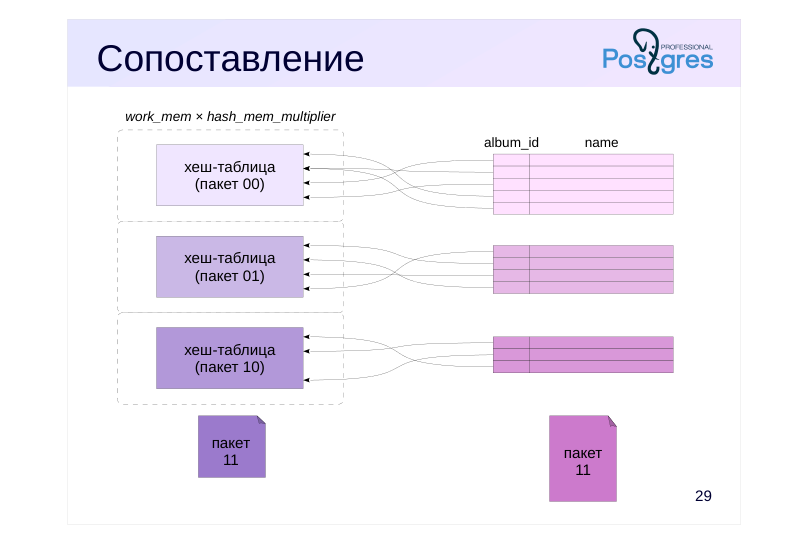

{#source-figure-030 caption=“Source slide page 30: Сопоставление”}

Комментарии преподавателя

Затем каждый рабочий процесс выбирает себе по одному пакету.

Процесс загружает первый набор выбранного пакета в хеш-таблицу в памяти. В этом алгоритме у каждого процесса своя хеш-таблица размером work_mem × hash_mem_multiplier, но располагаются они в общей памяти, то есть доступ к каждой таблице есть у всех рабочих процессов.

После заполнения хеш-таблицы процесс читает второй набор выбранного пакета и сопоставляет строки.

Когда процесс завершает обработку одного пакета, он выбирает следующий, еще не обработанный.

Page 31: Сопоставление

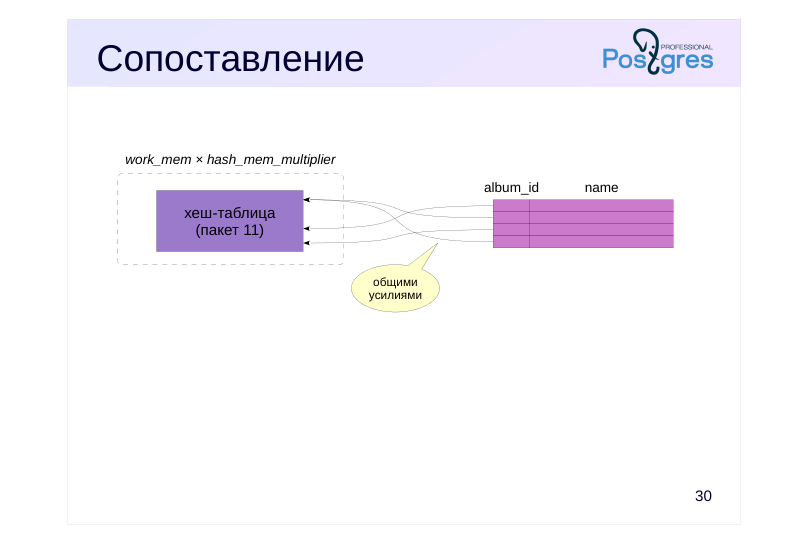

{#source-figure-031 caption=“Source slide page 31: Сопоставление”}

Комментарии преподавателя

Когда необработанные пакеты заканчиваются, освободившийся процесс подключается к обработке одного из еще не завершенных пакетов, пользуясь тем, что все хеш-таблицы находятся в разделяемой памяти.

Несколько хеш-таблиц работают лучше, чем одна большая: в этом случае проще организовать совместную работу и меньше ресурсов тратится на синхронизацию.

Page 32: Двухпроходное параллельное хеш-соединение

Теперь уменьшим объем памяти:

=> SET work_mem = '16MB';

SET

Выполним тот же запрос с агрегацией:

=> EXPLAIN (analyze, costs off, timing off, summary off)
SELECT count(*)
FROM bookings b
  JOIN tickets t ON b.book_ref = t.book_ref;

                                         QUERY PLAN
------------------------------------------------------------------------------------------
--
 Finalize Aggregate (actual rows=1 loops=1)
   ->  Gather (actual rows=3 loops=1)
         Workers Planned: 2
         Workers Launched: 2
         ->  Partial Aggregate (actual rows=1 loops=3)
               ->  Parallel Hash Join (actual rows=983286 loops=3)
                     Hash Cond: (t.book_ref = b.book_ref)
                     ->  Parallel Seq Scan on tickets t (actual rows=983286 loops=3)
                     ->  Parallel Hash (actual rows=703703 loops=3)
                           Buckets: 1048576  Batches: 4  Memory Usage: 28896kB
                           ->  Parallel Seq Scan on bookings b (actual rows=703703
loops=3)
(11 rows)

Соединение стало двухпроходным с четырьмя пакетами.

Page 33: Итоги

Соединение хешированием требует подготовки

• надо построить хеш-таблицу
• Эффективно для больших выборок
  • в том числе есть возможность параллельного соединения
• Зависит от порядка соединения
  • внутренний набор должен быть меньше внешнего,
  • чтобы минимизировать хеш-таблицу
• Поддерживает только эквисоединения
  • для хеш-кодов операторы «больше» и «меньше» не имеют смысла

Комментарии преподавателя

В отличие от соединения вложенным циклом, хеш-соединение требует подготовки: построения хеш-таблицы. Пока таблица не построена, ни одна результирующая строка не может быть получена.

Зато соединение хешированием эффективно работает на больших объемах данных. Оба набора строк читаются последовательно и только один раз (два раза в случае нехватки оперативной памяти).

Ограничением соединения хеширования является поддержка только эквисоединений. Дело в том, что хеш-значения можно сравнивать только на равенство, операции «больше» и «меньше» просто не имеют смысла.

Page 34: Практика

1. Напишите запрос, показывающий занятые места в салоне для всех рейсов. Какой способ соединения выбрал планировщик? Проверьте, хватило ли оперативной памяти для размещения хеш-таблиц. 2. Измените запрос, чтобы он выводил только общее количество занятых мест. Как изменился план запроса? Почему планировщик не использовал аналогичный план для предыдущего запроса? 3. Напишите запрос, показывающий имена пассажиров и номера рейсов, которыми они следуют. Разберитесь по плану запроса, в какой последовательности выполняются операции.

Комментарии преподавателя

1. Для этого достаточно соединить рейсы (flights) с посадочными талонами (boarding_passes).

2. Такой запрос должен соединять три таблицы: билеты (tickets), перелеты (ticket_flights) и рейсы (flights).

Page 35: 1. Список занятых мест

=> EXPLAIN SELECT f.flight_no, bp.seat_no
FROM flights f
  JOIN boarding_passes bp ON bp.flight_id = f.flight_id;

                                    QUERY PLAN
-----------------------------------------------------------------------------------
 Hash Join  (cost=8508.51..229824.96 rows=7925944 width=10)
   Hash Cond: (bp.flight_id = f.flight_id)
   ->  Seq Scan on boarding_passes bp  (cost=0.00..137538.44 rows=7925944 width=7)
   ->  Hash  (cost=4772.67..4772.67 rows=214867 width=11)
         ->  Seq Scan on flights f  (cost=0.00..4772.67 rows=214867 width=11)
(5 rows)

Использовано соединение хешированием.

=> EXPLAIN (analyze, costs off, timing off, summary off)
SELECT f.flight_no, bp.seat_no
FROM flights f
  JOIN boarding_passes bp ON bp.flight_id = f.flight_id;

                             QUERY PLAN
--------------------------------------------------------------------
 Hash Join (actual rows=7925812 loops=1)
   Hash Cond: (bp.flight_id = f.flight_id)
   ->  Seq Scan on boarding_passes bp (actual rows=7925812 loops=1)
   ->  Hash (actual rows=214867 loops=1)
         Buckets: 262144  Batches: 2  Memory Usage: 6676kB
         ->  Seq Scan on flights f (actual rows=214867 loops=1)
(6 rows)

Хеш-таблица не поместилась целиком в память, потребовалось два пакета.

2. Количество занятых мест

=> EXPLAIN SELECT count(*)
FROM flights f
  JOIN boarding_passes bp ON bp.flight_id = f.flight_id;

                                                 QUERY PLAN
------------------------------------------------------------------------------------------
-------------------
 Finalize Aggregate  (cost=114697.17..114697.18 rows=1 width=8)
   ->  Gather  (cost=114696.95..114697.16 rows=2 width=8)
         Workers Planned: 2
         ->  Partial Aggregate  (cost=113696.95..113696.96 rows=1 width=8)
               ->  Parallel Hash Join  (cost=5467.82..105440.76 rows=3302477 width=0)
                     Hash Cond: (bp.flight_id = f.flight_id)
                     ->  Parallel Seq Scan on boarding_passes bp  (cost=0.00..91303.77
rows=3302477 width=4)
                     ->  Parallel Hash  (cost=3887.92..3887.92 rows=126392 width=4)
                           ->  Parallel Seq Scan on flights f  (cost=0.00..3887.92
rows=126392 width=4)
(9 rows)

Здесь планировщик использовал параллельный план. В предыдущем запросе это не было оправдано из-за высокой стоимости пересылки данных между процессами, а в данном случае передается только одно число.

=> EXPLAIN (analyze, costs off, timing off, summary off)
SELECT count(*)
FROM flights f
  JOIN boarding_passes bp ON bp.flight_id = f.flight_id;

Page 36: Page 36

                                          QUERY PLAN
------------------------------------------------------------------------------------------
-----
 Finalize Aggregate (actual rows=1 loops=1)
   ->  Gather (actual rows=3 loops=1)
         Workers Planned: 2
         Workers Launched: 2
         ->  Partial Aggregate (actual rows=1 loops=3)
               ->  Parallel Hash Join (actual rows=2641937 loops=3)
                     Hash Cond: (bp.flight_id = f.flight_id)
                     ->  Parallel Seq Scan on boarding_passes bp (actual rows=2641937
loops=3)
                     ->  Parallel Hash (actual rows=71622 loops=3)
                           Buckets: 262144  Batches: 1  Memory Usage: 10496kB
                           ->  Parallel Seq Scan on flights f (actual rows=71622 loops=3)
(11 rows)

Обратите внимание на поле loops в узлах выше и ниже Gather — оно соответствует реальному числу процессов, работавших над запросом.

3. Пассажиры и номера рейсов

=> EXPLAIN (costs off)
SELECT t.passenger_name, f.flight_no
FROM tickets t
  JOIN ticket_flights tf ON tf.ticket_no = t.ticket_no
  JOIN flights f ON f.flight_id = tf.flight_id;

                   QUERY PLAN
-------------------------------------------------
 Hash Join
   Hash Cond: (tf.flight_id = f.flight_id)
   ->  Hash Join
         Hash Cond: (tf.ticket_no = t.ticket_no)
         ->  Seq Scan on ticket_flights tf
         ->  Hash
               ->  Seq Scan on tickets t
   ->  Hash
         ->  Seq Scan on flights f
(9 rows)

Сначала выполняется соединение билетов (tickets) с перелетами (ticket_flights), причем хеш-таблица строится по таблице билетов. Затем рейсы (flights) соединяются с результатом первого соединения; хеш-таблица строится по таблице рейсов.
